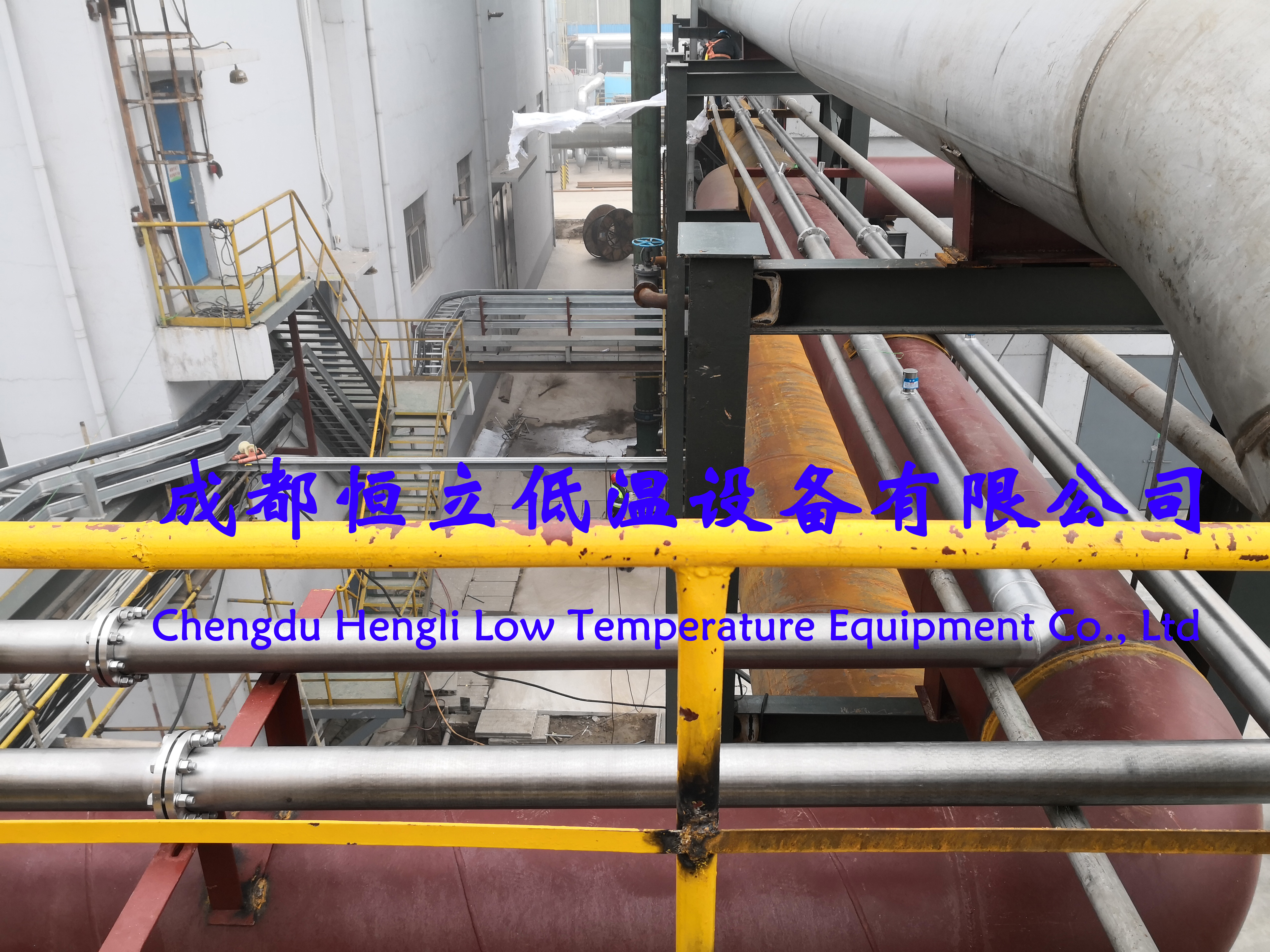

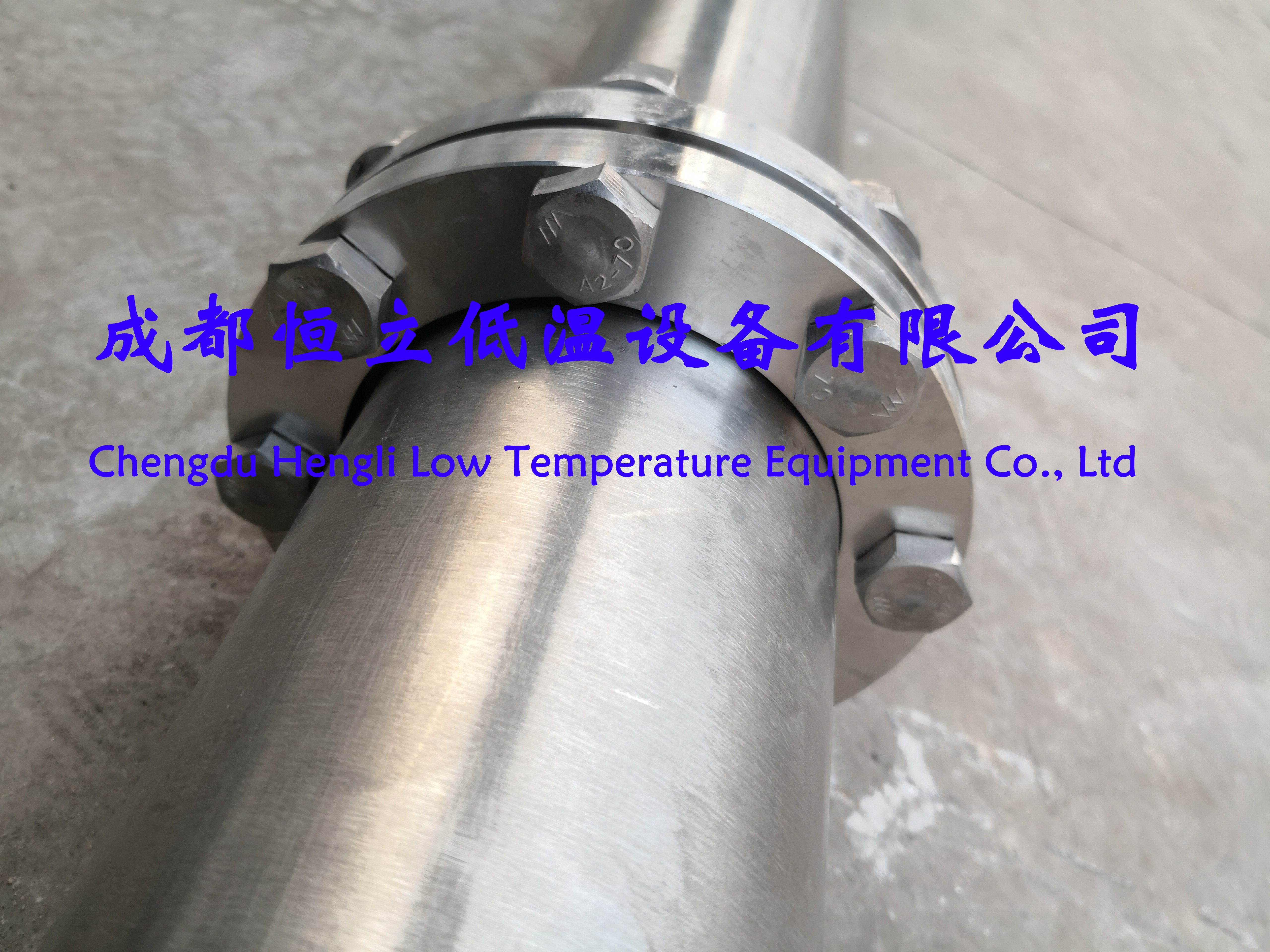

法兰连接真空夹套管
主要特点：
管道实行分段制作，各段真空管之间采用真空法兰连接或者焊接连接，内外管均用氦质谱检漏，保冷效果好，安装、维护方便，可大量节省现场安装工作量和安装费用。产品采用合理的内、外补偿结构，技术指标先进，性能稳定，安全可靠；管道经科学处理，外形美观，表面光洁，管道使用寿命长，防腐力强；管道设计根据用户需求，可在管道上直接安装真空保温截止阀、止回阀、紧急切断阀、调节阀、电动电磁阀、气液分离器等。
高真空多层绝热低温液体输送管道技术参数：
|
真空硬管通径规格： |
||||||||||||||
|
管道规格（mm） |
公称通径 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
|
内管 |
Ф18 |
Ф25 |
Ф32 |
Ф38 |
Ф45 |
Ф57 |
Ф76 |
Ф89 |
Ф108 |
Ф133 |
Ф159 |
Ф219 |
Ф273 |
|
|
外管 |
Ф89 |
Ф89 |
Ф89 |
Ф108 |
Ф108 |
Ф114 |
Ф133 |
Ф159 |
Ф180 |
Ф273 |
Ф245 |
Ф325 |
Ф406 |
|
|
工作压力 |
根据用户需要设计 |
|||||||||||||
|
设计温度 |
-270℃ |
|||||||||||||
|
工作介质 |
LO2、LN2、LAr、LH2、LHe、LNG |
|||||||||||||
|
内、外管材质 |
06Cr19Ni10(可根据用户要求选择内管材质） |
|||||||||||||
|
夹层压力 |
＜0.004Pa |
|||||||||||||
|
管道冷损量 |
≤0.5-2W/m(设计数据) |
|||||||||||||
|
管道真空漏率 |
≤1*10-10Pa M3/S |
|||||||||||||
|
内管强度试验压力 |
根据工作压力而定 |
|||||||||||||
|
气密性试验压力 |
根据工作压力而定 |
|||||||||||||
|
设计依据 |
1、根据国家有关标准和成都恒立低温设备有限公司真空管企业标准 |
|||||||||||||
|
2、按用户提示的低温液体输送管道系统布置图要求进行 |
||||||||||||||
